Sıvı azot üretmek ya da gelişmiş tanklarda depolamak, kriyojenik süreçlerin sadece ilk adımıdır. En az üretim kadar kritik olan bir diğer aşama, -196 °C sıcaklıktaki bu hassas sıvının, kalitesini ve fazını kaybetmeden kullanım noktasına ulaştırılmasıdır. Geleneksel poliüretan veya kauçuk yalıtımlı borularla yapılan transferler, yüksek ısı kazancı ve aşırı sıvı azot kaybı (buharlaşma) ile sonuçlanır.
Endüstriyel tesislerin, laboratuvarların ve savunma sanayi projelerinin şartnamelerinde sıklıkla vakum izoleli boru veya vakum insülasyonlu hat olarak da karşımıza çıkan vakum ceketli sıvı azot hatları, kriyojenik transferde gazlaşma sorununu kökünden çözen ileri teknoloji mühendislik sistemleridir.
Vakum Ceketli Boru Nedir ve Nasıl Çalışır?

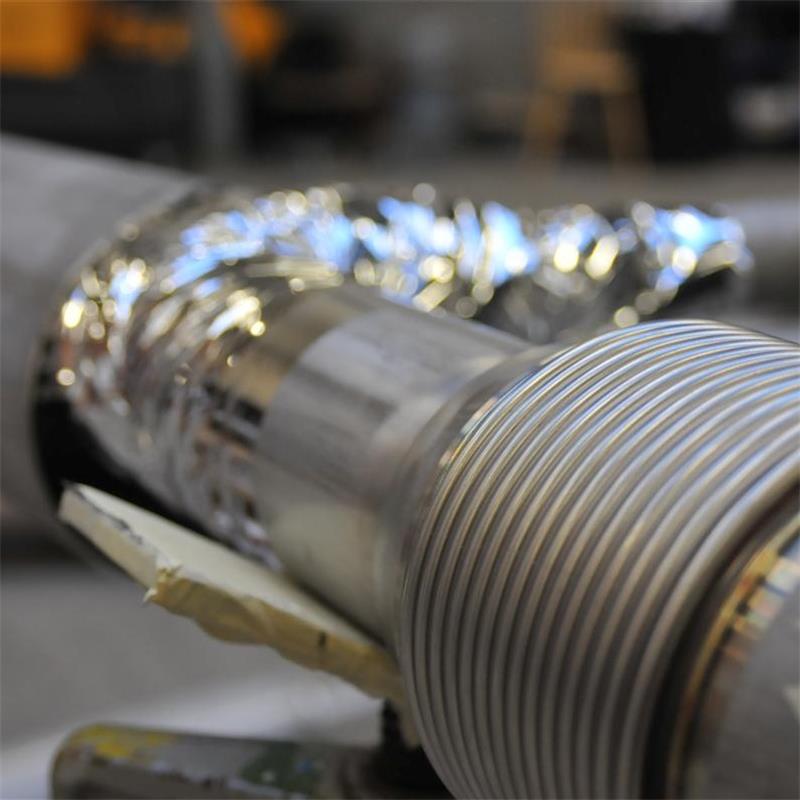

Vakum ceketli borular (Vacuum Jacketed Piping - VJP), temel olarak iç içe geçmiş iki farklı paslanmaz çelik borudan oluşur. İçteki boru sıvı azotun akışını sağlarken, dıştaki boru yapısal bir kalkan görevi görür. Bu iki boru arasında kalan boşluktaki hava, özel pompalarla tamamen tahliye edilerek çok yüksek bir vakum yalıtım bariyeri oluşturulur. Ayrıca iç boru, ortam ısısını yansıtmak üzere çok katmanlı özel süper yalıtım malzemeleriyle (MLI) sarılır. Bu yapı, ortam sıcaklığının -196 °C'lik sıvı azota ulaşmasını neredeyse imkansız hale getirir.
Esnek mi, Sabit mi? İşletmeniz İçin Doğru Hat Seçimi
Kriyojenik altyapı projelendirilirken tesisin mimarisi ve cihazların kullanım senaryolarına göre iki farklı hat tipi tercih edilebilir. Her iki sistemin de kendi içinde önemli avantajları vardır:
1. Vakum Ceketli Sabit (Rigid) Sıvı Azot Hatları Ana depolama tankından fabrika veya laboratuvar içine çekilen uzun mesafeli, kalıcı dağıtım hatlarıdır.
-
Avantajları: En düşük ısı transferi (heat leak) oranına sahip sistemlerdir. İç boru yapısı pürüzsüz olduğu için basınç düşümü minimumdur. Yapısal olarak son derece dayanıklıdır ve on yıllarca sorunsuz hizmet verir.
-
Dezavantajları: Kurulumu tamamlandıktan sonra hat güzergahını değiştirmek veya sistemi farklı bir noktaya taşımak zordur. Rijit yapısı nedeniyle hassas ölçümler gerektirir.
2. Vakum Ceketli Esnek (Flexible) Sıvı Azot Boruları Oluklu (koruge) paslanmaz çelikten üretilen, bükülebilir yapıya sahip izolasyonlu hatlardır.
-
Avantajları: İleri düzeyde hareket kabiliyeti sunar. Tesis içinde yeri sürekli değişmesi gereken test kabinleri, hareketli dondurucular, kriyoterapi cihazları veya seyyar tank dolum istasyonları için idealdir. Dar alanlarda ve keskin köşelerde ekstra dirsek kullanımına gerek kalmadan kolayca yönlendirilir. Ayrıca sisteme binen mekanik titreşimleri sönümler.
-
Dezavantajları: Sabit hatlara kıyasla iç yüzeyi oluklu olduğu için uzun metrajlarda bir miktar basınç düşümüne sebep olabilir ve metre başına üretim maliyeti sabit hatlara göre biraz daha yüksektir.
Nitrosis olarak, genellikle ana taşıyıcı hatlarda sabit boruları, cihaz son bağlantılarında ise esnek boruları kullanarak işletmeniz için hibrit ve optimum performansa sahip projeler geliştiriyoruz.
Tasarruf ve ROI: Vakum İnsülasyonlu Hatlar Ne Kazandırır?
Poliüretan köpük veya kauçukla yalıtılmış standart bir boru, sıvı azotun boru içerisinde sürekli olarak kaynamasına ve gazlaşmasına neden olur. Bu durum, işletmeniz için her gün atmosfere karışan binlerce liralık "gizli bir sızıntı" demektir. Ayrıca hedefe sıvı yerine gaz fazında azot ulaşması, üretim ve test sürelerinizi uzatarak gizli bir kapasite kaybı yaratır.
Vakum izoleli hatlar, standart yalıtımlı borulara kıyasla ısı girişini %90'a varan oranlarda engeller. Sıvı azot sarfiyatındaki bu devasa düşüş sayesinde, vakum ceketli hat yatırımları işletmenin azot tüketim yoğunluğuna bağlı olarak ortalama 12 ila 36 ay (1-3 yıl) gibi çok kısa bir sürede kendini amorti eder (ROI). Sonraki yıllarda sağlanan azot tasarrufu ise doğrudan işletmenizin karlılığına yansır.
Nitrosis Mühendislik Güvencesiyle Kusursuz Altyapı
Kriyojenik hatların tasarımı, üretimi ve uç bağlantılarının (kriyojenik vanalar ve faz seperatörleri ile) entegrasyonu ciddi bir mühendislik uzmanlığı gerektirir. Nitrosis olarak, işletmenizin mimarisine en uygun ve en düşük kayıplı sıvı azot transfer altyapısını anahtar teslim olarak projelendiriyoruz.
Azot sarfiyatınızı düşürmek ve tesisinizin verimliliğini maksimuma çıkarmak için uzman mühendislerimizle iletişime geçebilirsiniz.
